Як розібратися у видах автоматичних вимикачів?
Зміст
Надійність електромережі безпосередньо залежить від правильно обраного захисного обладнання. Автоматичні вимикачі є базовими елементами систем електрозахисту. Їхнє основне призначення полягає у відключенні електричного кола при виникненні аварійних режимів – перевантаження або короткого замикання. Завдяки автоматичному спрацьовуванню запобігається пошкодження кабельних ліній, електрообладнання та знижується ризик пожеж.
Сучасний ринок електротехнічного обладнання пропонує широкий вибір захисної апаратури для різних типів мереж і навантажень. Перед тим як купити модульний автомат Uprofi або інший тип автоматичного вимикача, важливо розуміти, за якими принципами класифікуються ці пристрої та які технічні параметри визначають їхню сферу застосування.
Основні принципи класифікації автоматичних вимикачів
У технічній практиці автоматичні вимикачі класифікують за кількома ключовими параметрами. Найбільш поширеним є поділ за кількістю полюсів, часо-струмовою характеристикою та конструктивним виконанням. Кожен із цих критеріїв визначає особливості роботи пристрою та тип електричної мережі, у якій він може використовуватися.

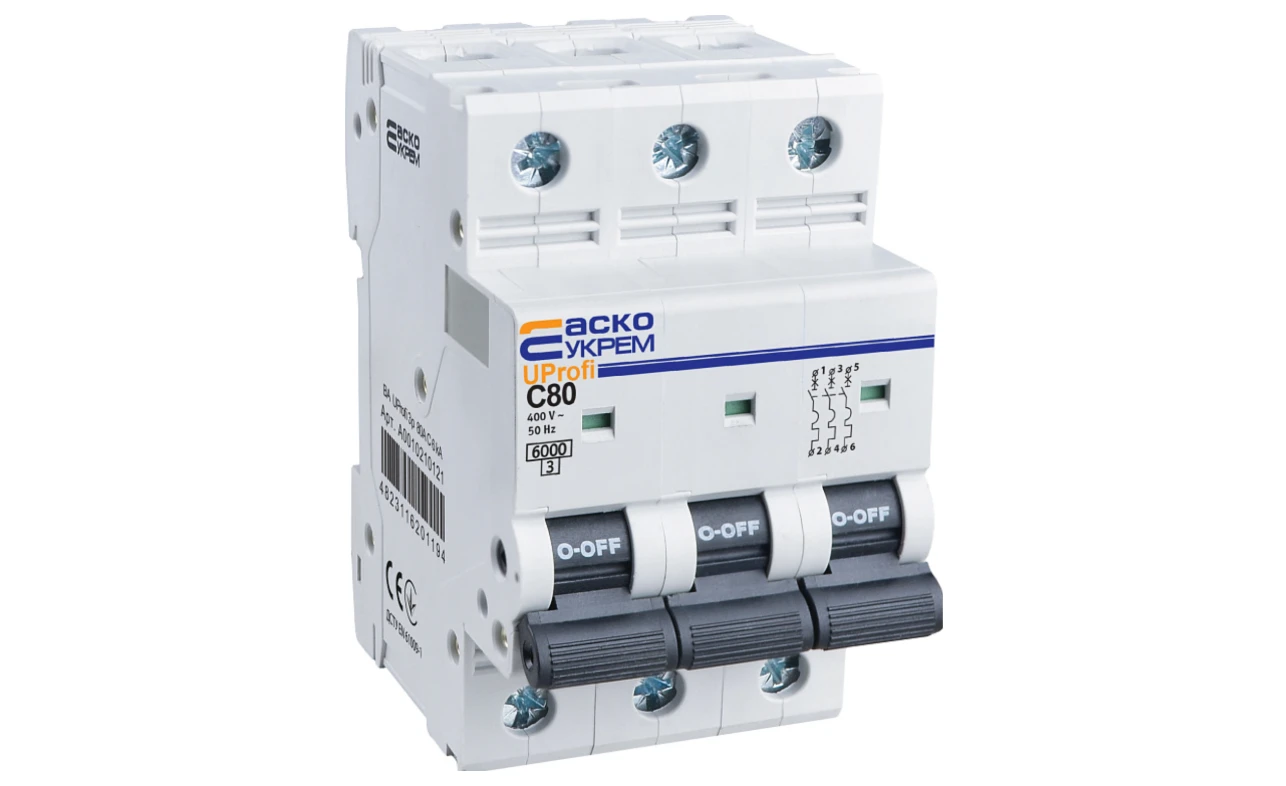

1. За кількістю полюсів автомати поділяються на однополюсні, двополюсні, триполюсні та чотириполюсні. Однополюсні моделі застосовуються переважно у однофазних мережах для захисту окремих ліній освітлення або розеткових груп. Двополюсні автомати забезпечують одночасне відключення фазного та нульового провідників, що підвищує безпеку експлуатації електромережі. Триполюсні та чотириполюсні варіанти використовуються у трифазних системах електропостачання (380 В), зокрема для підключення електродвигунів, силового обладнання та промислових установок.
2. Не менш важливою є часо-струмова характеристика, яка визначає швидкість спрацьовування електромагнітного розчеплювача при різних кратностях струму. Саме ця характеристика дозволяє адаптувати автоматичний вимикач до конкретного типу навантаження.
Найпоширенішими є такі типи характеристик:
- Тип B – спрацьовує при перевищенні номінального струму приблизно у 3−5 разів. Такі автомати використовуються у мережах освітлення та для ліній без значних пускових струмів.
- Тип C – відключення відбувається при струмі, що перевищує номінальний у 5−10 разів. Це універсальний варіант для більшості побутових і комерційних електромереж.
- Тип D – спрацьовує при струмах у 10−20 разів більших за номінальний. Використовується для обладнання з високими пусковими струмами, наприклад електродвигунів, компресорів або насосів.
Правильний вибір часо-струмової характеристики дозволяє уникнути помилкових відключень під час пуску обладнання та водночас забезпечує ефективний захист електричних кіл.
Класифікація автоматів за конструкцією
За конструктивним виконанням автоматичні вимикачі також поділяються на кілька типів, які відрізняються робочими параметрами та сферою застосування.
Найпоширенішими у житлових та адміністративних будівлях є модульні автоматичні вимикачі. Вони мають компактний корпус стандартизованої ширини та встановлюються на DIN-рейку у розподільних щитах. Такі пристрої використовуються для захисту окремих електричних ліній у системах освітлення, розеткових групах і побутових електроприладах. Для мереж із більшими струмовими навантаженнями застосовуються силові моделі в литому корпусі. Вони розраховані на значно більші номінальні струми та мають підвищену вимикаючу здатність, що дозволяє використовувати їх у промислових електроустановках і великих розподільних системах.
Окрему категорію становлять повітряні автоматичні вимикачі, які використовуються у потужних електроенергетичних системах. Таке обладнання встановлюється у головних розподільних щитах підприємств та енергетичних об’єктів, де необхідно працювати з великими струмами та забезпечувати високий рівень електрозахисту.
| Тип автоматичного вимикача | Номінальні струми | Основна сфера застосування | Особливості |
|---|---|---|---|
| Модульний (MCB) | до 125 А | житлові будинки, офіси, невеликі комерційні об’єкти | компактний корпус, монтаж на DIN-рейку |
| Силовий (MCCB) | приблизно 100−1600 А | промислові мережі, розподільні щити підприємств | висока вимикаюча здатність, можливість регулювання параметрів |
| Повітряний (ACB) | до кількох тисяч ампер | головні розподільні щити, енергетичні установки | використовується у потужних системах електропостачання |
Вибір конкретного типу автоматичного вимикача залежить від структури електромережі, сумарного навантаження та вимог до рівня захисту. У житлових і комерційних будівлях найчастіше застосовуються модульні автомати, оскільки вони поєднують компактність, зручність монтажу та достатній рівень захисту для більшості електричних ліній.
Як правильно підібрати автоматичний вимикач для електромережі?
Підбір автоматичного вимикача повинен здійснюватися з урахуванням параметрів електричної мережі, характеристик навантаження та умов експлуатації. Неправильно обраний пристрій може призводити до частих помилкових відключень або, навпаки, не забезпечити належний захист кабельної лінії та підключеного обладнання.
- Насамперед враховується номінальний струм автомата. Його значення підбирається відповідно до перерізу кабелю та максимально допустимого струмового навантаження. Автомат повинен захищати провідник від перегріву, тому його номінал не може перевищувати допустимі параметри кабельної лінії.
- Другим важливим параметром є вимикаюча здатність. Вона визначає максимальний струм короткого замикання, який пристрій може безпечно відключити без пошкодження контактної системи. Для більшості побутових мереж застосовуються варіанти з відключаючою здатністю 4,5−6 кА, тоді як у промислових системах цей показник може бути значно вищим.
- Також необхідно враховувати характер навантаження. Обладнання з високими пусковими струмами, наприклад електродвигуни, компресори або насосні установки, потребує використання автоматів з відповідною часо-струмовою характеристикою. У таких випадках застосовуються моделі з характеристикою C або D, які не спрацьовують під час короткочасного пускового струму.
Грамотно підібрані автоматичні вимикачі забезпечують стабільну роботу електричних мереж, знижують ризик аварійних ситуацій і продовжують термін служби електрообладнання. Саме тому їхній вибір повинен базуватися на технічних параметрах системи електропостачання та вимогах електробезпеки.
