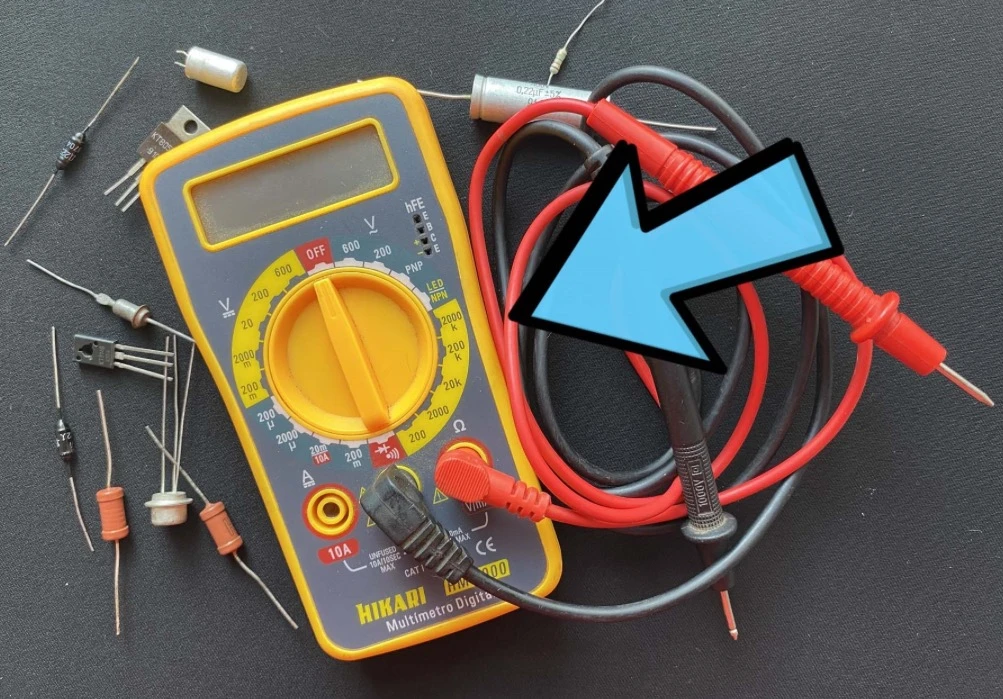

Универсальный помощник электрика: как извлечь максимум из возможностей мультиметра

Мультиметр — это швейцарский нож в мире электроники и электротехники. Компактный прибор размером с небольшую книгу способен заменить целую лабораторию измерительных устройств. Однако большинство пользователей используют лишь 10-20% его возможностей, ограничиваясь измерением напряжения в розетке и проверкой батареек. Давайте разберемся, как раскрыть потенциал этого инструмента на полную.

Современные мультиметры эволюционировали далеко за пределы простого вольтметра-амперметра-омметра. Они умеют измерять емкость конденсаторов, частоту сигналов, температуру, проверять диоды и транзисторы, прозванивать цепи со звуковым сигналом. Модели среднего и профессионального уровня добавляют измерение истинных среднеквадратичных значений (True RMS), запись минимальных и максимальных значений, автоматический выбор диапазона. Мультиметр Mastech и подобные устройства известных производителей предлагают надежность и точность, проверенную временем, что особенно важно для профессиональной работы, где ошибка в измерениях может стоить дорого.

Измерение напряжения: постоянное и переменное

Начнем с основ, которые знают все, но делают это не всегда правильно. При измерении постоянного напряжения (DC) подключайте красный щуп к плюсу, черный — к минусу. Если перепутаете — не страшно, прибор просто покажет отрицательное значение. Всегда начинайте с максимального предела измерений и постепенно снижайте его для получения более точных показаний.

С переменным напряжением (AC) сложнее. Обычные мультиметры показывают среднее значение, умноженное на коэффициент для синусоиды (1,11). Это работает для чистой синусоиды из розетки, но даст ошибку для импульсных и искаженных сигналов. Здесь нужен True RMS мультиметр, который измеряет истинное среднеквадратичное значение. При работе с бытовой сетью 220В соблюдайте осторожность: используйте щупы с защитными колпачками, держитесь за изолированные части, не касайтесь голыми руками контактов.

Измерение тока: хитрости и подводные камни

Измерение тока — та функция, с которой связано больше всего сгоревших мультиметров. Главное правило: прибор включается в цепь последовательно, разрывая её. Типичная ошибка новичков — попытка измерить ток параллельно, как напряжение, что приводит к короткому замыканию через низкое внутреннее сопротивление амперметра.

Второй момент: не забывайте переключать щупы в соответствующие гнезда. Для малых токов (обычно до 200-400 мА) используется одно гнездо, для больших (до 10-20А) — другое, причем время измерения больших токов обычно ограничено 10-15 секундами из-за нагрева шунта. Если нужно измерить большой ток длительно, используйте токовые клещи или шунт с вольтметром.

Полезный трюк: для измерения потребления устройства без разрыва цепи используйте датчик тока на эффекте Холла или просто измерьте падение напряжения на известном сопротивлении (например, на проводе или резисторе) и вычислите ток по закону Ома.

Проверка компонентов без выпаивания

Режим проверки диодов показывает падение напряжения на p-n переходе — около 0,5-0,7В для кремниевых диодов и транзисторов. Это удобно для быстрой проверки исправности полупроводников прямо на плате. Правда, результат может искажаться параллельно включенными элементами схемы.

Более интересная возможность — измерение емкости конденсаторов. Перед измерением обязательно разрядите конденсатор, закоротив его выводы через резистор на несколько секунд (особенно актуально для высоковольтных электролитов). Мультиметр пропустит через конденсатор известный ток и измерит скорость нарастания напряжения, вычислив емкость. Точность невысока, но для практических задач обычно достаточно.

Режим прозвонки со звуковым сигналом — лучший друг при поиске обрывов и коротких замыканий. Звук раздается при сопротивлении ниже нескольких десятков Ом, что позволяет работать не глядя на дисплей. Проверяйте кабели, дорожки на платах, контакты разъемов — это экономит массу времени при диагностике. Кстати, если вы занимаетесь ремонтом электроники профессионально, стоит обратить внимание и на другие измерительные инструменты высокого класса — uni t мультиметры предлагают отличное соотношение функциональности и цены, а некоторые модели этого бренда включают расширенные функции анализа, которые превращают простой мультиметр в настоящую портативную лабораторию.

Дополнительные функции для профессионалов

Функция удержания показаний (HOLD) незаменима, когда нужно зафиксировать результат измерения в труднодоступном месте, а затем спокойно его прочитать. Подсветка дисплея пригодится при работе в плохо освещенных местах — за щитом, под приборной панелью автомобиля.

Режим MIN/MAX записывает минимальное и максимальное значения за период наблюдения. Это полезно для отслеживания проседаний напряжения в сети, пиковых токов при запуске двигателя, поиска паразитных импульсов. Некоторые модели добавляют режим относительных измерений (REL), вычитающий начальное значение — удобно для измерения малых сопротивлений, когда нужно исключить сопротивление проводов.

Продвинутые мультиметры предлагают регистрацию данных с сохранением в память или передачей на компьютер через USB/Bluetooth. Вы можете отслеживать, как менялось напряжение аккумулятора в течение дня, построить график потребления тока устройством в разных режимах, зафиксировать момент возникновения неисправности. Такие возможности превращают мультиметр из простого измерителя в полноценный инструмент анализа.
